Senzor svjetlosti

Uvod i princip rada LDR-a

Senzor svjetlosti

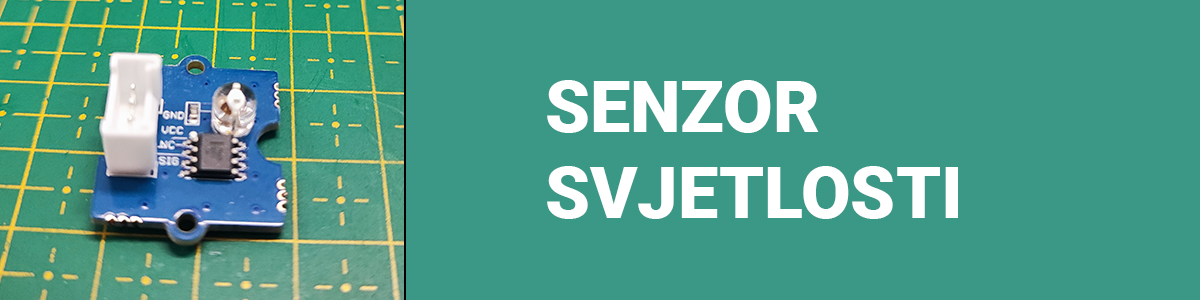

SLIKA: Senzor svjetlosti

Senzor svjetlosti u Arduino Sensor Kit-u temelji se na LDR-u (Light Dependent Resistor) – otporniku čija se otpornost mijenja ovisno o količini svjetlosti.

  • Kada je puno svjetla, otpornost LDR-a je mala → kroz njega prolazi više struje.

  • Kada je malo svjetla ili mrak, otpornost je velika → prolazi manje struje.

Na modulu u kitu LDR je već dio naponskog djelitelja (zajedno s otpornikom), tako da na izlazu modula (SIG) dobijemo napon koji ovisi o jačini svjetla.

Arduino taj napon očitava na analognom ulazu A1 i pretvara ga u broj od 0 do 1023:

  • vrijednosti blizu 0 → jako malo svjetla

  • vrijednosti blizu 1023 → puno svjetla

U Arduino Sensor Kit-u senzor svjetla je već na maloj pločici s JST konektorom.



Spajanje senzora svjetlosti

  • Spoji svjetlosni senzor (LDR modul) na konektor A1 pomoću JST kabela.

  • Unutar modula su već spojeni:

    • VCC (5V)

    • GND

    • SIG (signal) → ide na A1

Arduino tako na pinu A1 dobiva napon koji odgovara količini svjetla.
